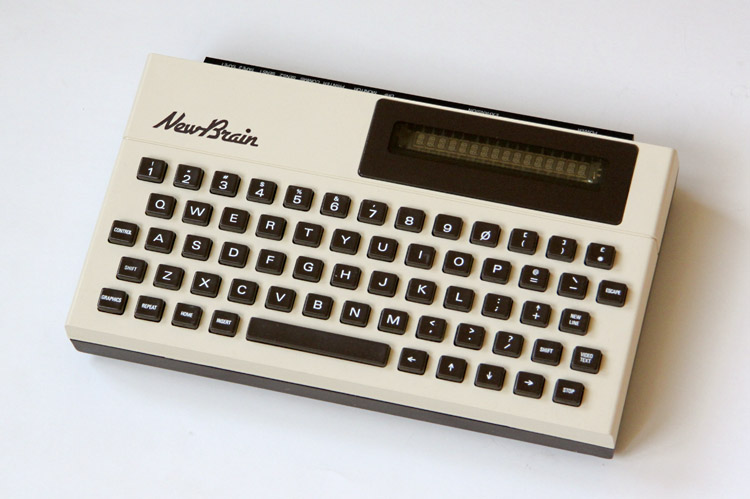

Der Grundy NewBrain AD unterscheidet sich vom Grundy NewBrain A nur durch das zusätzliche Line Display.
Ich finde das kleine Display super praktisch beim tippen, da sogar Einfingersuchsystem Tipper wie ich sofort Tippfehler erkennen können!
PS: Die Tastatur sieht zwar ungewöhnlich und unpraktisch aus, funktioniert aber erstaunlich gut! An den 5 NewBrains, die mir bis jetzt untergekommen sind, haben alle Tasten hervorragend funktioniert!
|
 |

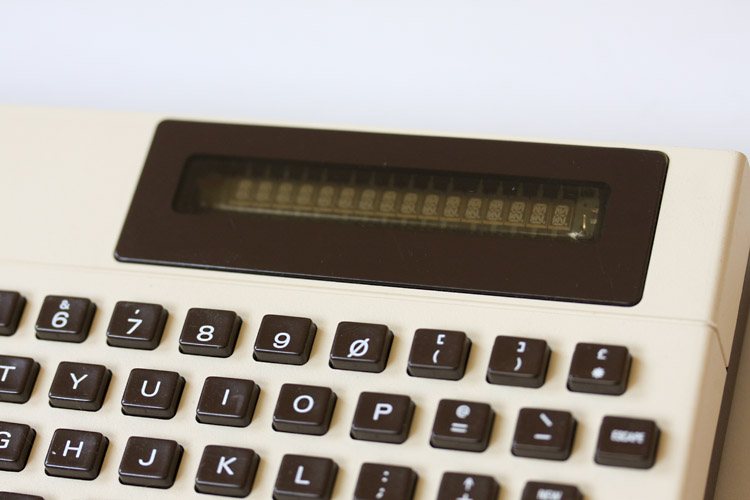

Hier das VFD (Vacuum Fluorescent Display) nicht zu verwechseln mit LED oder gar LCD!
Klingt irre kompliziert - sieht aber im Dunklen echt cool aus!
|
 |

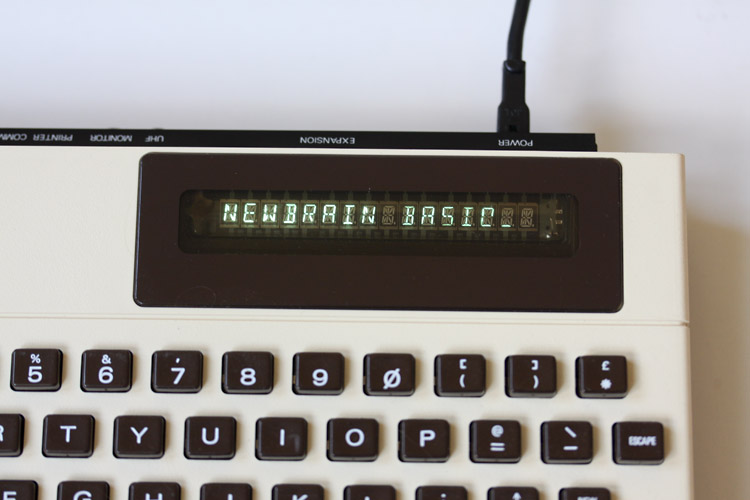

Hier mit Bootmeldung.
PS: Nicht schrecken lassen! - bevor der NewBrain tatsächlich bootet (was schon mal 15 Sekunden nach dem Einschalten bzw. Einstecken dauern kann) zeigt das Display wirre oder sogar blinkende Zeichen an!
|
 |

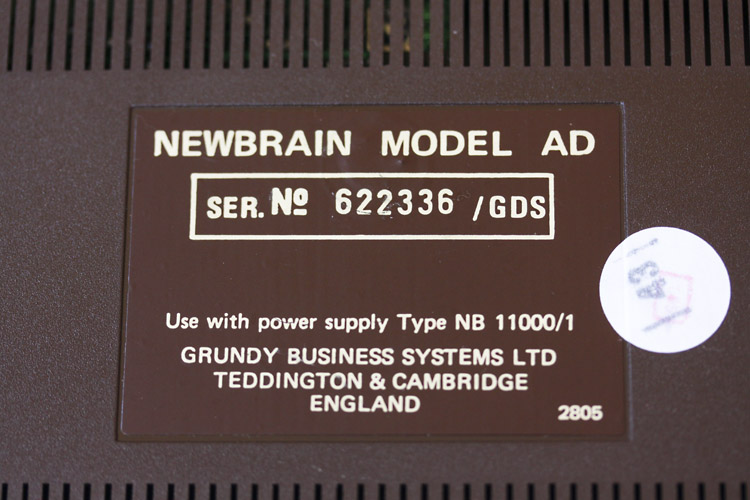

Das Typenschild. |
 |

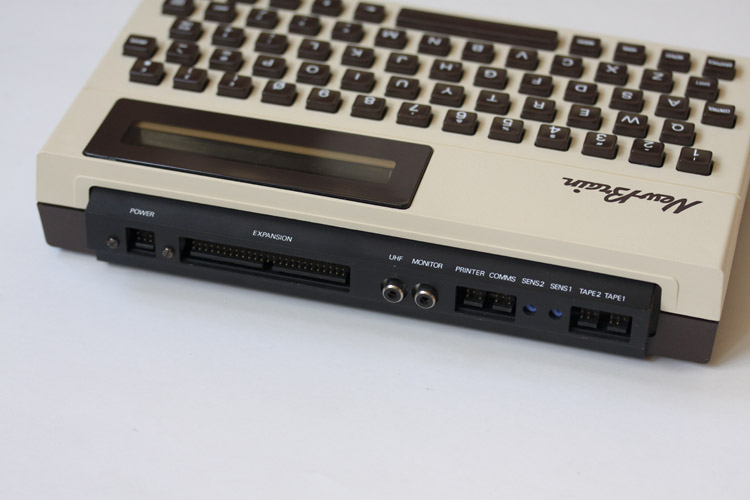

Hier der Grundy NewBrain AD mit seinen Erweiterungsanschlüssen.
- Power
- Expansionbus
- TV (UHF)
- Monitor (Composite)
- Printer
- Comms (RS 232)
- Tape 2
- Tape 1
|
 |

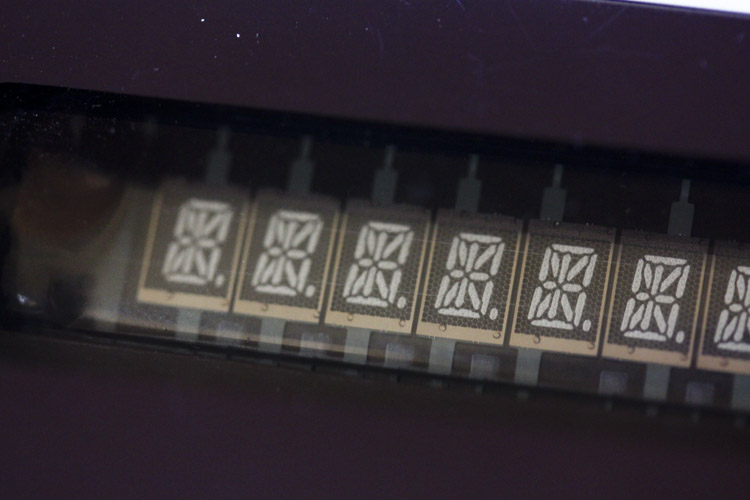

Hier eine Makroaufnahme des VFD. |
 |

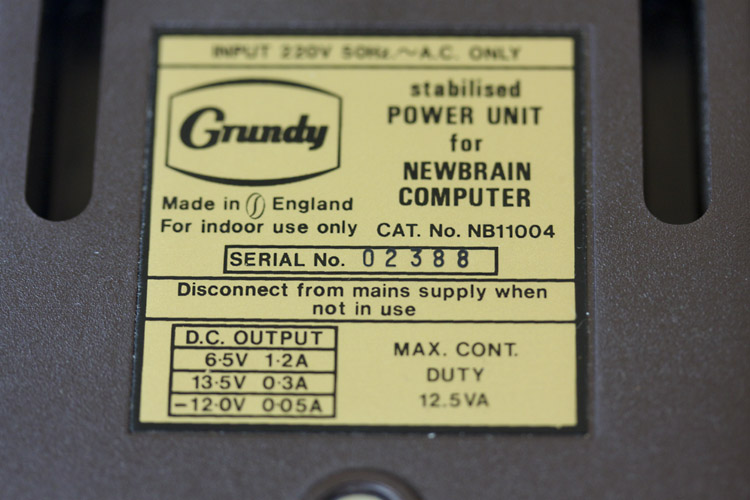

Das Netzteil des Grundy NewBrain AD liefert 3 Spannungen... |
 |

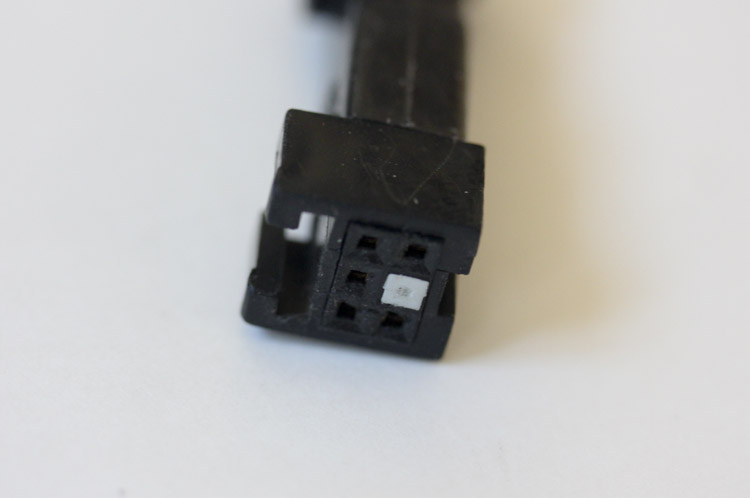

... und besitzt wie alle NewBrain Kabel einen ganz eigenen Stecker. |
 |

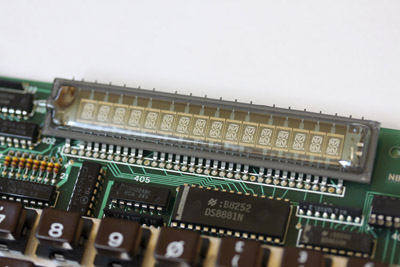

Hier das 16-stellige VFD mal ohne Gehäuse.
Um die Ansteuerung der einzelnen Segmente einfach zu halten, werden die 16 Stellen nicht gleichzeitig, sondern hintereinander angesprochen. Dadurch entsteht ein leichtes Flimmern (ähnlich der Bildwiederholrate bei alten Röhrenfernsehern). Normalerweise bekommt man vom Flimmern nichts mit...
Wenn man das Display mit einer zu raschen Belichtungszeit fotographiert, "verpasst" man aber eventuell ein paar Zeichen!
|
 |

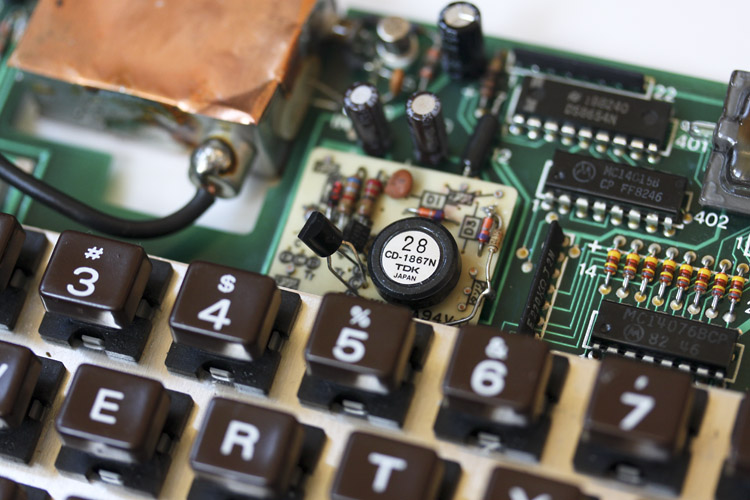

Der kleine Transformator versorgt das VFD mit den notwendigen Spannungen.
Während meiner Reparaturarbeiten an den NewBrain AD Rechnern ist mir aufgefallen, das die eingesetzten Transformatoren (TDK CD-1867N) gar nicht perfekt zum VFD passen!
Dafür gibt es einen offiziellen Patch...
|
 |

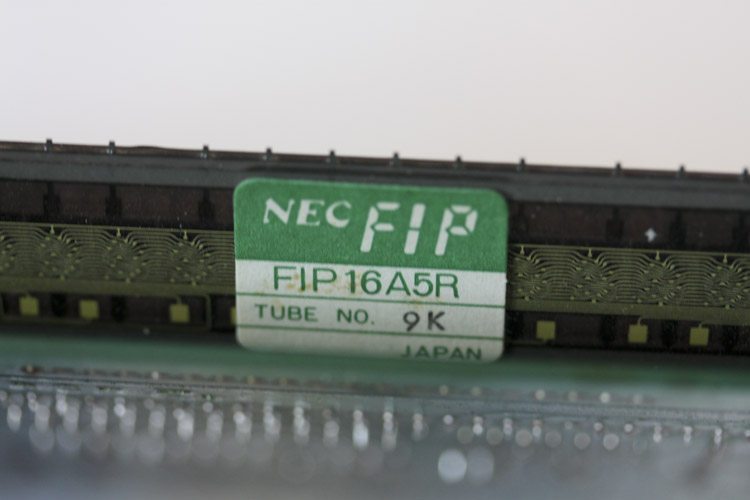

Hier die Rückseite des VFD.
FIP ist die Abkürzung für "Fluorescent Indicator Panel"
PS: Mehr technische Information auf meiner NewBrain AD Reparaturseite
|
